產品說明
信捷MA系列模塊采用RS485通訊口，基于標Modbus通訊協議，具有廣泛使用意義。其型號包括輸入輸出模塊，模擬量輸入模塊，模擬量輸出模塊等，使PLC、觸摸屏、一體機及其它支持Modbus協議的相關設備在溫度，流量，液位、壓力等過程控制系統中得到了廣泛的應用，更好得滿足了實際工業控制的需求。

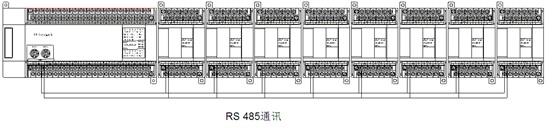

MA系列模塊可通過RS485通訊與PLC、人機界面、一體機等其它設備相連接，一臺設備最多可連接16個MA系列模塊，并在整個系統中處于Modbus從站模式。
具體設備可包括：
信捷XD、XC系列可編程控制器；
信捷TG、TH、TP系列觸摸屏；
信捷OP系列文本顯示器；
其它可作為Modbus主站模式工作設備。
I/O模塊型號一覽
|
型 號 |
功 能 |
|
MA-8X8YR |
8通道開關量輸入（NPN型輸入），8通道繼電器輸出擴展模塊 |
|
MA-8X8YT |
8通道開關量輸入（NPN型輸入），8通道晶體管輸出擴展模塊 |
|
MA-16X |
16通道開關量輸入（NPN型輸入）擴展模塊 |
|
MA-16PX |
16通道開關量輸入（PNP型輸入）擴展模塊 |
|
MA-16YR |
16通道開關量輸出（繼電器輸出）擴展模塊 |
|
MA-16YT |
16通道開關量輸出（晶體管輸出）擴展模塊 |
一般規格
|
項目 |
規格 |
|
輸入電源電壓 |
DC24V±10% |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5~95% |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
|
外形尺寸 |
63mm×102mm×73.3mm |

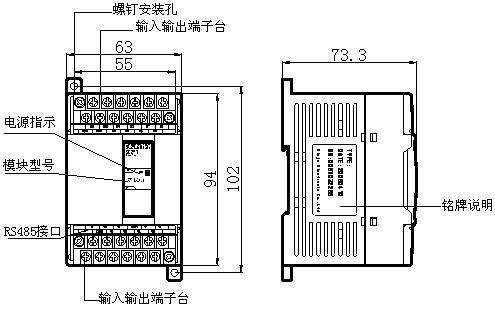

產品外形尺寸（單位：mm）
